Sperimentiamo:

Sensore di corrente ACS711-20 e D1 mini

-99712043E01C}

WEMOS D1 MINI SULLA WiFi DI CASA

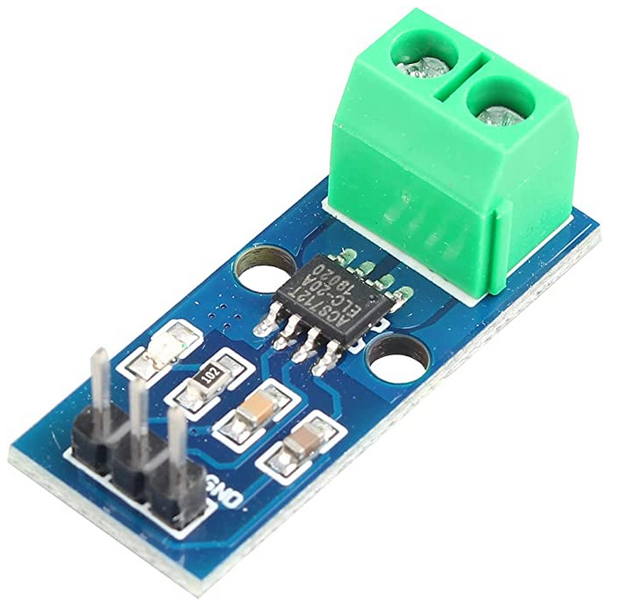

Da qualche giorno sto sperimentando il modulo ACS711-20 per Arduino

per misurare l'assorbimento di energia della mia abitazione.

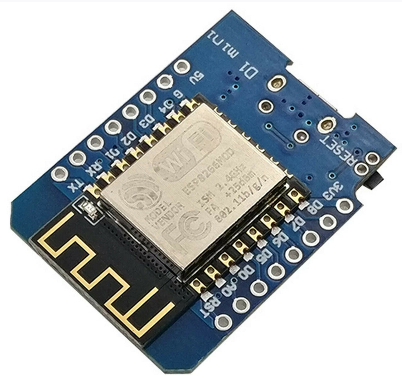

Sto tribolando perchè l'ho collegato a un Wemos D1 mini

che utilizza un ESP8266, il quale ha un ADC converter

con l'ingresso massimo di 1 Volt e risoluzione di 10bit.

Il problema è che l'accoppiata non è ne precisa ne lineare,

ecco perchè sto sfidando tutte quelle recensioni fatte con i soliti

'copia e incolla' del web e dove i soliti ignoti dicono

di aver fatto qui e là e tutto gli funziona a meraviglia...

....copia e incolla un caxxo!!

Appena avrò ottimizzato la parte dolente pubblicherò subito

schemi modifiche e software per poterlo replicare con facilità.

Guardando i grafici (creati con ThingSpeak) sembra che tutto

funzioni alla grande ma nella realtà, quando l'assorbimento è al minimo

strumentalmente ho un fondo di 78 Watt ma il grafico ne segna 300 e più.

E soprattutto non è per niente lineare, le misure le sto eseguendo

con tre strumenti in contemporanea i quali sono precisissimi,

il modulo rileva tutt'altro, invia l'analogica al D1 il quale

durante le varie conversioni si perde per strada e

il risultato e molto distante dalla realtà.

Intanto ecco il grafico che si aggiorna ogni 60 secondi,

si vede come il frigorifero intervenga ciclicamente ma se

calcolo la differenza tra ON e OFF mi da 135 Watt

quando in realtà ne assorbe circa 70... e più aumenta

l'assorbimento e meno il valore sale... anch'io pensavo

fosse il doppio per un errore di calcolo ma non è così...

Ma io non mollo, ci vediamo presto...

Consumo energia di casa in real time

AGGIORNAMENTO:

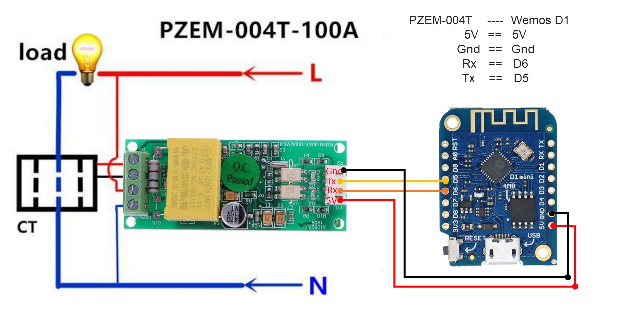

Ho ordinato su Amazon il modulo PZEM-004T v3.0 che può leggere

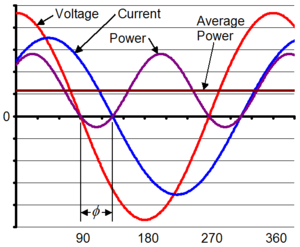

tensione, corrente, Cos(phi) e i watts accumulati.

Comunica via Modbus con livelli TTL in RS485 con 2 pin, Rx e Tx,

che sono disaccoppiati dalla rete tramite optoisolatori e

a sentire le recensioni è molto preciso e sensibile.

Legge fino a 100 Ampere e si alimenta con la tensione di rete.

Lo collegherò al Wemos D1 mini e vedrò se porterà delle migliorie.

Su GitHub trovate le librerie e un sacco di applicazioni interessanti.

Me lo consegnano per il mio compleanno... il 4 gennaio, forse...

appena mi arriverà farò qualche esperimento e riporterò il tutto...

Buone feste...
